Couples de serrage et réglages moteur Perkins : Série 4.236

Moteur Perkins

Moteur concerné

  • 4.212 (LA)
  • 4.236 (LD)
  • 4.248 (LF)
  • 4.2482 (LG)
  • C4.236 (LH)
  • T4.236 (LJ)
Face moteur Désignation Couple associé

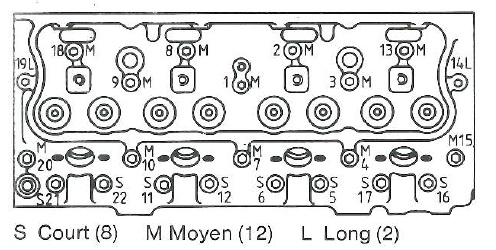

Haut moteur Culasse Tous les moteurs et T4.236 avant le numéro moteur: LJ U027774M. Resserage à 25/50h 800/1600km
Ecrou 7/16" 81Nm
Goujon/vis 1/2" 136Nm
Méthode sans resserage, à partir des moteurs: LJ U027774M/ à partir LD70200 U418405U/ à partir LD70201 U418405U/ à partir LH70202 U390335U/ à partir LH70213 U390335U.
Vis de fixation 120Nm
Angle suplémentaire 180°
Bas moteur Palier vilebrequin Serrage 244Nm
Palier de bielle Ecrous argent 94Nm
Ecrous noirs 122Nm
Face distribution Pignon arbre à came Serrage 68Nm
Pignon intermédiaire (vis de moyeu) Serrage 41Nm
Pignon pompe à injection Vis de fixation 27Nm
Ecrou de pignon 82Nm
Poulie Damper Vis 42.4mm 406Nm
Vis 38.1mm Vis argent
235Nm
Vis noirs
390Nm
autres 95Nm
Face volant moteur Volant moteur Serrage 108Nm

Autres spécifications

Réglage culbuteurs
Admission 0.25mm
Echappement 0.25mm

Gamme de serrage

Moteur Perkins
Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
