Couples de serrage et réglages moteur Perkins : Série 400F

Moteurs concernés

403F-15 (EK)

Face moteur	Désignation	Couple associé
Haut moteur	Culasse	Vis de type 1 (voir ci-dessous)	Etape 1	101Nm
		Vis de type 2 (voir ci-dessous)	Etape 1	50Nm
		Vis de type 2 (voir ci-dessous)	Etape 2	150°
Bas moteur	Palier vilebrequin	Vis de pression		52Nm
		Vis 6 pans creux de verrouillage vilebrequin sur paliers centraux		52Nm
		Vis 6 pans creux de verrouillage vilebrequin à l'arrière		52Nm
	Palier de bielle	Étape 1		52Nm
Face distribution	Pignon arbre à came	Monté serré
	Pignon intermédiaire	Monté libre (circlips)
	Poulie Damper	Etape 1		304Nm
Face volant moteur	Plaque derrière carter volant moteur	Etape 1		25Nm
	Carter volant moteur	Etape 1		25Nm
	Volant moteur	Etape 1		74Nm
Injection	Fourchette de fixation injecteur	Etape 1		25.5Nm

Autres spécifications

Réglage culbuteurs
Admission	0.2mm ± 0.05mm
Echappement	0.2mm ± 0.05mm

Différentes types de vis de culasse

Vis de type 1

Vis de type 2

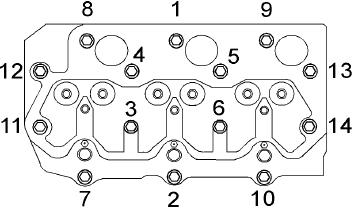

Ordre de serrage culasse :

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
