Couples de serrage et réglages moteur Perkins : Série 2200

Moteurs concernés

  • 2206A/C/D-E13TAG2 (TGB)
  • 2206A/C/D-E13TAG3 (TGD)
  • 2206A-E13TAG3 (TGF)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape n°1 (vis de 1 à 26
suivant schéma2 ci dessous)
170Nm
Étape n°2 (contrôle du serrage des vis
de 1 à 26 suivant schéma2 ci-dessous)
170Nm
Étape n°3(vis de 1 à 26
suivant schéma2 ci dessous)
120°
Étape n°4 (vis de 1 à 26 suivant schéma2 ci dessous) : desserrer les vis jusqu'à ce que les rondelles
se desserrent sous les filets de vis.
Étape n°5(vis de 1 à 26
suivant schéma2 ci dessous)
170Nm
Étape n°6 (contrôle du serrage des vis
de 1 à 26 suivant schéma2 ci-dessous)
170Nm
Étape n°7(vis de 1 à 26
suivant schéma2 ci dessous)
120°
Étape n°8(vis de 27 à 34
suivant schéma2 ci dessous)
55Nm
Rampe de culbuteur Serrage 100Nm
Bas moteur Palier vilebrequin Étape 1 50Nm
Étape 2 90°
Palier de bielle Étape 1 130Nm
Étape 2 60°
Poulie Poulie Damper Serrage 240Nm
Face volant moteur Volant moteur Vis à 300Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0,38mm NC
Echappement 0,64mm

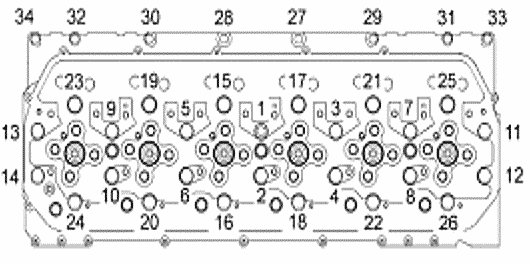

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
