Couples de serrage et réglages moteur Perkins : Série 1204
Moteurs concernés
- 1204F-E44TA (MT)
- 1204F-E44TTA (MU)
- 1204F-E44TTA (MW)
Face moteur |
Désignation |
Couple associé |
Haut moteur |
Culasse |
Étape 1 |
50Nm |
Étape 2 |
100Nm |
Étape 3 |
225° |
Bas moteur |
Palier vilebrequin |
245Nm |
Palier bielle |
Étape 1 |
40Nm |
Étape 2 |
120° |
Face distribution |
Pignon arbre à came |
Vis de calibre 8.8 |
95Nm |
Vis de calibre 10.9 |
120Nm |
Pignon intermédiaire |
44Nm |
Face volant moteur |
Volant moteur |
140Nm |
Injection |
Rail |
Vis de fixations rail |
22 Nm |
Tuyaux d'injection |
55Nm |
Clapet de surpression rail |
Etape 1 |
30Nm |
Etape 2 |
24° |
Fourchette de fixation d'injecteur |
27Nm |
Autres spécifications
Réglage culbuteurs |
Admission |
aucun car poussoir hydraulique |
Echappement |
aucun car poussoir hydraulique |

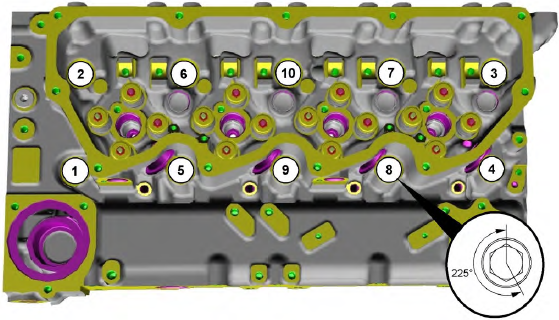

Ordre de serrage culasse :
Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.
Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
