Couples de serrage et réglages moteur Perkins : Série 1204
Moteurs concernés
- 1204E-E44TA (MK)
- 1204E-E44TTA (ML)
| Face moteur |
Désignation |
Couple associé |
| Haut moteur |
Culasse |
Étape 1 |
50Nm |
| Étape 2 |
100Nm |
| Étape 3 |
225° |
| Bas moteur |
Palier vilebrequin |
Étape 1 |
80Nm |
| Étape 2 |
90° |
| Palier bielle |
Étape 1 |
40Nm |
| Étape 2 |
120° |
| Face distribution |
Pignon arbre à came |
Vis de calibre 8,8 |
95Nm |
| Pignon arbre à came |
Vis de calibre 10,9 |
120Nm |
| Pignon intermédiaire |
Serrage |
44Nm |
| Pignon pompe à injection |
Serrage |
64Nm |
| Poulie Vilebrequin |
Étape 1 |
22,5Nm |
| Étape 2 |
120° |
| Face volant moteur |
Volant moteur |
Serrage |
140Nm |
| Injection |
Rail |
Vis de fixations rail |
22 Nm |
| Tuyaux injecteurs |
Écrous bout de tuyau HP |
40Nm |
| Clapet de surpression |
|
30Nm et 24° |
| Capteur P° rail |
Capteur |
34Nm |
| Injecteurs |
Vis |
20Nm |
| Connections électriques injecteur |
Écrou tête injecteur |
2Nm |
Autres spécifications
| Réglage culbuteurs |
Hauteur des Pistons |
| Admission |
aucun=poussoir hydraulique |
0,2 à 0,55mm |
| Echappement |
aucun=poussoir hydraulique |
|

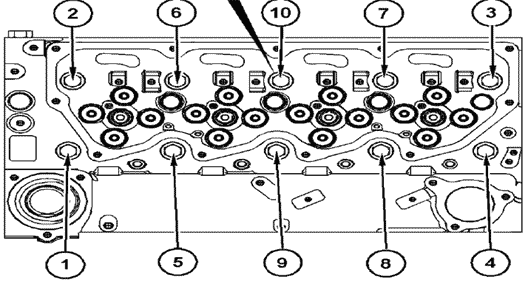

Ordre de serrage culasse :
Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.
Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
