Couples de serrage et réglages moteur Perkins : Série 400F
Moteurs concernés
- 404F-E22T (EQ)
- 404F-E22TA (ER)
- 403F-E17T (EW)
| Face moteur |
Désignation |
Couple associé |
| Haut moteur |
Culasse |
Etape 1 |
50Nm |
| Etape 2 |
150° |
| Bas moteur |
Palier vilebrequin |
Vis de pression |
52Nm |
| Vis 6 pans creux de verrouillage vilebrequin sur paliers centraux |
52Nm |
| Vis 6 pans creux de verrouillage vilebrequin à l'arrière |
27Nm |
| Palier de bielle |
Étape 1 |
52Nm |
| Face distribution |
Pignon arbre à came |
Monté serré |
| Pignon intermédiaire |
Monté libre (circlips) |
| Poulie Damper |
Etape 1 |
304Nm |
| Face volant moteur |
Plaque derrière carter volant moteur |
Etape 1 |
25Nm |
| Carter volant moteur |
Etape 1 |
25Nm |
| Volant moteur |
Etape 1 |
76Nm |
| Injection |
injecteur |
Fourchette de fixation injecteur |
25.5Nm |
| Tuyaux d'injection |
22.5Nm |
| Tuyaux de retour injecteur |
13Nm |
| Rail |
Vis de fixation du rail |
26Nm |
| Tuyaux d'injection |
22.5m |
Autres spécifications
| Réglage culbuteurs |
| Admission |
0.2mm ± 0.05mm |
| Echappement |
0.2mm ± 0.05mm |
Ordre de serrage culasse :

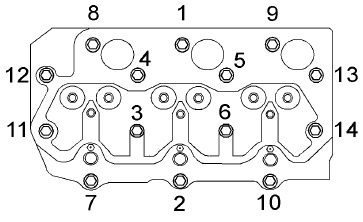

Moteur 3 cylindres

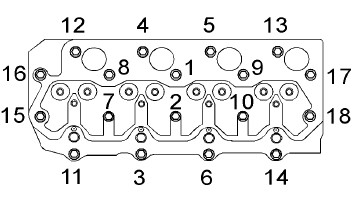

Moteur 4 cylindres
Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.
Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
