Couples de serrage et réglages moteur Perkins : Série 1100

Moteurs concernés

  • 1106C-E60TA (VK)
Face moteur Désignation Couple associé
Haut moteur Culasse Étape 1 110Nm
Étape 2 vis S 150°
Étape 2 vis M 180°
Étape 2 vis L 210°
Bas moteur Palier vilebrequin Serrage 265Nm
Palier de bielle dentelée avec vis et écrous Serrage 125Nm
fendue avec vis empreinte Torx Étape 1 70Nm
Étape 2 120°
Face distribution Pignon arbre à came Serrage 95Nm
Poulie Damper Serrage M10 65Nm
Serrage M8 35Nm
Face volant moteur Volant moteur Serrage 120Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0,35mm fonction du tableau ci-dessous
Echappement 0,35mm

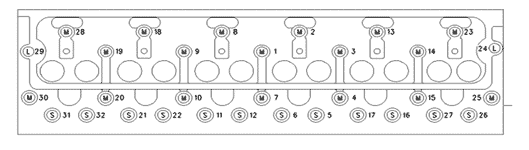

Ordre de serrage culasse :

Moteur Perkins
Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
