Couples de serrage et réglages moteur Perkins : Série 2300

Moteurs concernés

  • 2306TAG1 (FGA)
  • 2306TAG2 (FGB)
  • 2306TAG3 (FGD)
Face moteur Désignation Couple associé
Haut moteur Culasse 3 étapes, serrage suivant le schéma ci-dessous
Étape 1 270Nm
Étape 2 450Nm
Étape 3 450Nm
Bas moteur Palier vilebrequin Étape 1 260Nm
Étape 2 120°
Palier de bielle Étape 1 90Nm
Étape 2 90°
Face distribution Poulie Damper Vis à 215Nm
Face volant moteur Volant moteur Vis à 270Nm

Autres spécifications

Réglage culbuteurs Hauteur des Pistons
Admission 0,38mm NC
Echappement 0,76mm

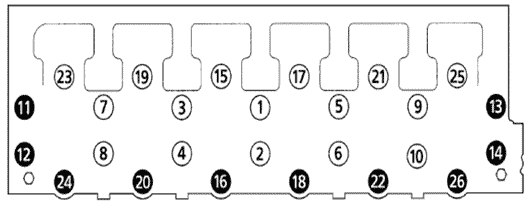

Ordre de serrage culasse :

Moteur Perkins

Les couples donnés doivent faire l'objet d'un pré-serrage à la moitié de la valeur donnée puis d'un contrôle final au couple.

Ces informations sont données à titre indicatif. Pour plus de précisions, veuillez vous référer au manuel de réparation en fonction de votre numéro moteur. N'hésitez pas à contacter votre revendeur en cas de doute ou pour toute information complémentaire.
